ست کامل اتصالات بخار

ست کامل اتصالات بخار

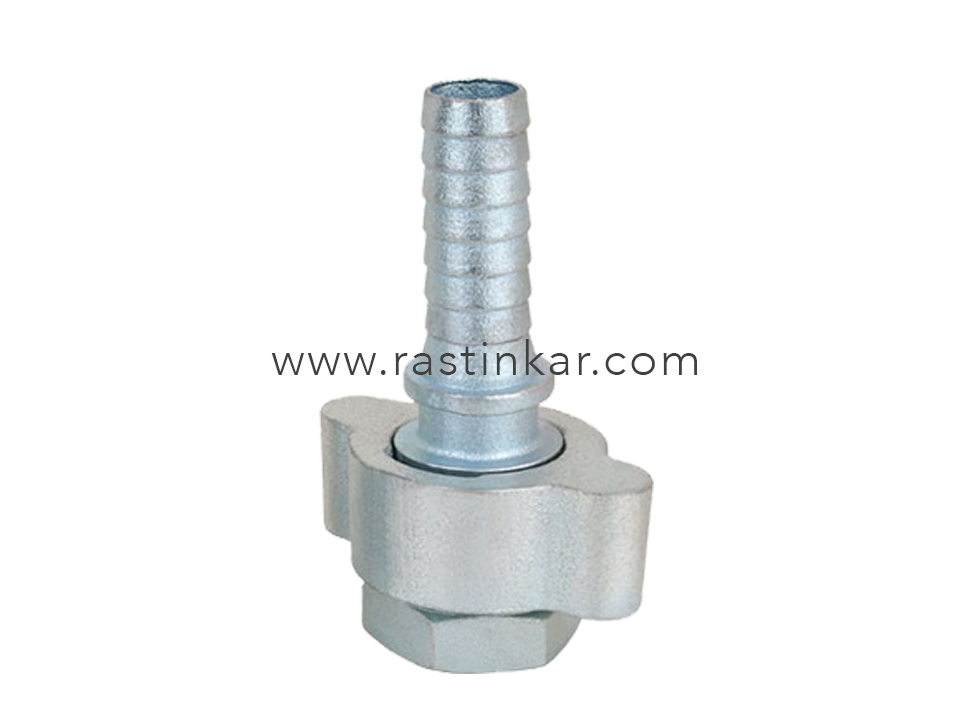

ست کامل اتصالات بخار ( Boss Couplings ) همانطور که از نامش پیداست یک مجموعه کامل از اتصالات شیلنگ بخار شامل اسپود یا تبدیل ، سرشیلنگی یا استم و مهره پروانه ای می‌باشد.  اسپود نوعی از اتصالات پرفشار بخار هستند که به عنوان تبدیل عمل کرده و از طریق آن می‌توان یک قطعه مازاد نظیر شیلنگ یا لوله به سیستم انتقال بخار اضافه کرد. این قطعه در واقع نیمی از اتصال بخار را تشکیل می‌دهد. به این شکل که این اسپود به عنوان یک تبدیل داخل تجهیزات بسته می‌شود، سپس قطعه دیگری (سرشیلنگی) که دنباله دار است و استم خوانده می‌شود و به یک شیلنگ وصل است به واسطه یک مهره پروانه ای به این مادگی پیچ شده و اتصال کامل شده و ست کامل اتصال بخار حاصل می‌شود. برای باز کردن این اتصال نیز کافیست مهره پروانه ای را پیچانده و باز کنیم.

اتصالات شیلنگ بخار

اتصالات شیلنگ بخار ( Ground Joint Fittings ) چون بیشتر در سیستم های بخار استفاده می‌شوند به این نام خوانده میشوند. این اتصالات در واقع همه منظوره هستند و کاربردهای گوناگونی برای مواد مختلف دارند. کاربردهای آن شامل استفاده برای اتصالات هوا، آب، نفت و مشتقات نفتی، مواد شیمیایی و انواع گازها میباشد. همانطور که گفته شد این اتصالات بیشتر برای استفاده در سیستم ها و اتصالات بخار پر فشار توصیه می‌شوند. لیکن این اتصالات برای استفاده جهت مایعات سمی و گازهای قابل اشتعال مناسب نیستند.

لازم به ذکر است که حداکثر دمای مجاز تعریف شده برای این اتصالات ۲۳۲ درجه سانتیگراد است. حداکثر فشار کاری ایمن نیز ۲۵۰psi معادل ۱۸ بار می‌باشد. این اتصالات را میتوان برای انواع شیلنگ های لاستیکی، صنعتی، پلاستیکی ، فلزی یا نیمه فلزی به کار برد. علاوه بر پرکاربرد بودن، یکی دیگر از مزایای این نوع اتصالات آب بندی و درزگیری آسان آن است.

به طور کلی با توجه به افزایش روز افزون کاربری شیلنگ لازم است که انواع سرشیلنگی صنعتی بسته به انواع مختلف کاربری که طیف وسیعی را نیز تشکیل می‌دهند طراحی و ساخنه شوند تا بتوان از اتصالاتی کاملا بهینه و ایمن بهره داشت. امروزه با توجه به پیشرفت سریع صنایع توجه به انتخاب صحیح نوع سرشیلنگی صنعتی و توجه به کاربردی بودن آنها امری اجتناب ناپذیر است که میتواند ایمنی کار را نیز تضمین کند.

نحوه انتخاب و گزینش

ست کامل اتصالات بخار در اندازه های مختلف تولید می‌شوند که در زیر آورده شده است:

۱/۲ NPT x 1 NPSM

۳/۴ NPT x 1 1/2 NPSM

۱ NPT x 1 1/2 NPSM

۱ ۱/۴ NPT x 2 NPSM

۲ NPT x 2 1/2 NPSM

۱ ۱/۲ NPT x 2 NPSM

توضحیات استفاده از محصول

توجه داشته باشد که اتصالات فرسوده میتوانند خطرناک باشند، لذا باید مرتب بازدید شوند و در صورت نیاز تعویض گردند. کاربران این اتصالات باید سیستم را مرتباْ بازرسی کنند و در صورت وجود عوامل خطرزا سریعاْ آن را رفع کنند. واضح است که بخار فشرده شده به شدت خطرناک است. در نتیجه باید از شیلنگ ها، اتصالات، بست ها و تجهیزات مخصوص کار با بخاراستفاده کنید. اتصال دو نیمه این اتصالات به یکدیگر بسیار آسان و سریع است. برای نصب اولیه این محصول  باید نهایت دقت را برای انتخاب اندازه سرشیلنگی مناسب اتخاذ کرد. انتخاب صحیح سرشیلنگی اتصالی دقیق و بدون نشت فراهم میکند. در صورت نیاز میتوان برای مشاوره در مورد این محصول با شرکت های توزیع کننده یا سازنده تماس گرفت.

نکات مهم

توجه به اهمیت دقیق بودن نصب این محصولات برای ایجاد یک اتصال بدون نشت بسیار مهم میباشد. رعایت نکات زیر برای نصب و نگهداری اتصال اهمیت حیاتی دارد:

– فشار کاری استاندارد تعریف شده برای این محصول ۲۵۰psi معادل ۱۸ بار است. لذا به منظور حفظ ایمنی و طول عمر محصول از تحمیل فشار مضاعف خودداری شود.

– برای نصب اولیه این محصول باید از افراد مجرب استفاده کرد تا اتصال به بهترین نحو و بی خطر انجام شود.

– اجازه ندهید دمای سیستم فراتر از حد مجاز تعیین شده در کاتالوگ محصول رود. حد مجاز برای این محصول ۲۳۲ درجه سانتیگراد می‌باشد.

– همیشه از شیلنگی کاملا مناسب و مطابق با سیستم استفاده کنید.

-به دلیل تغییر حجم شیلنگ های لاستیکی با تغییر دما، توصیه می‌شود هنگام کار با آنها قبل از هر بار استفاده بست ها را مجدداْ چک کرده و محکم کنید.

– توجه کنید که محل خم شدگی شیلنگ زیاد نزدیک به اتصال نباشد، در غیر این صورت احتمال نشتی وجود دارد.

– در هیچ شرایطی از تجهیزاتی که سازگار با بخار نیستند و برای اهداف دیگری طراحی شده اند استفاده نکنید.

-در صورت عدم استفاده صحیح این محصولات احتمال قرار گرفتن در معرض سرطان و مشکلات باروری وجود دارد.

– همیشه از توصیه هایی که شرکت های سازنده این قطعات همراه محصول عرضه می‌کنند پیروی کنید تا از بروز هرگونه حادثه جبران ناپذیر جلوگیری گردد.

شرکت راستین کار بزرگترین وارد کننده و ارائه خدمات پس از فروش انواع اتصالات شیلنگ بخار از جمله ست کامل اتصالات بخار در خاورمیانه است. برای سفارش و دریافت مشاوره محصولات به ما ایمیل (rastinkar@rastinkar.com) بزنید. یا با دفتر تهران با شماره هاي ۰۲۱۳۳۹۹۱۸۵۲ ،۰۲۱۳۳۹۷۶۵۳۰، ۰۲۱۳۳۹۷۶۵۳۱ و تلگرام ۰۹۱۹۸۱۶۱۶۹۲ تماس حاصل فرمایید.
