شیر برقی

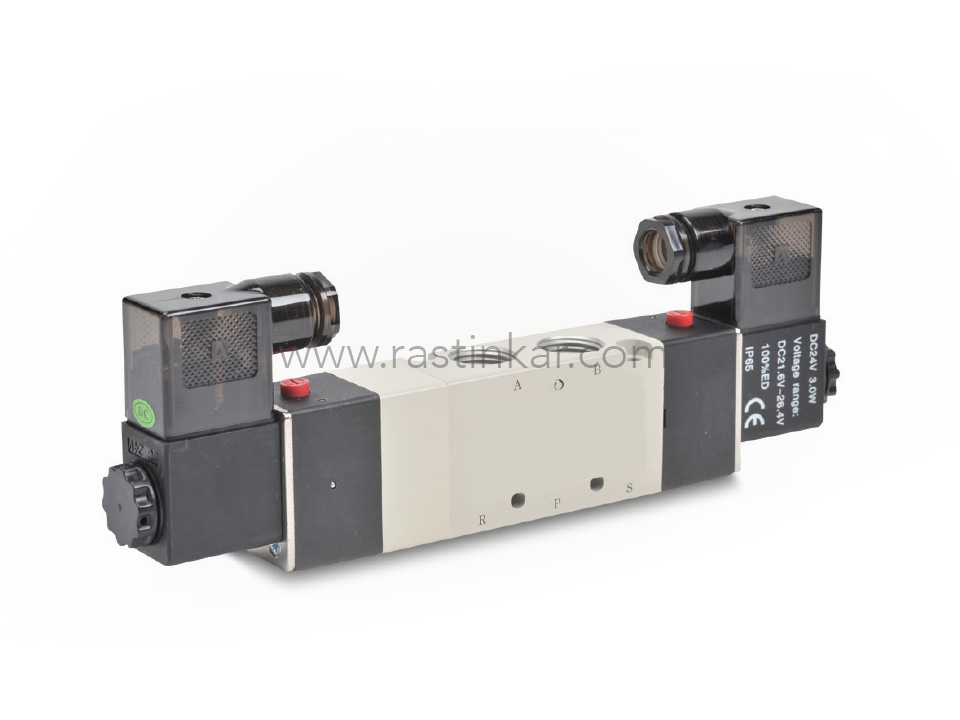

شیر کنترل هدایتی پنوماتیکی ( Solenoid Valve Pilot Acting )

شیر کنترل هدایتی پنوماتیک  دارای ۵ پورت (۴ مسیر) بر روی بدنه خود است. پورت های این قطعه در سایز های  ۱/۸″ – ۱/۴″ – ۳/۸″ – ۱/۲″ با ضریب جریان ۰.۵ تا ۲.۷۹ موجود می‌باشد. نیروی محرک این شیر جریان الکتریسیته می‌باشد و به وسیله آن مسیر را مسدود و باز می‌کند.

در این شیر کنترل هدایتی پنوماتیک از دوبین در ساختمان آن ها استفاده شده است با تحریک بوبین اول جک و یا موتور تغییر وضعیت می دهد ولی پس از حذف سیگنال ورودی به بوبین شیر برقی جک و یا موتور را به حالت اولیه باز نمی گرداند که این کار باید با تحریک بوبین دوم انجام شود.

شیرهای برقی

شیرهای برقی یکی از موارد مهم در اتوماسیون صنایع مختلف مانند صنایع داروسازی، خودروسازی، غذا و خطوط تولیدی است. شیر برقی های موجود در بازار ۲۲۰ V AC و ۲۴V DC است . ساختمان آن ها کاملا مشابه می باشد و در صورت معیوب شدن شیر برقی از ناحیه بوبین این قسمت به راحتی جدا شده و قابل تعویض می باشد. بر روی این شیر برقی خروجی هوا تعبیه شده که بر روی آن ها اگزوز نصب می گردد.

 انواع شیر برقی عبارتند از : شیر برقی پنوماتیک کنترل جهت، شیر پنوماتیک توزیع کننده پیلوت دار، شیر پنوماتیک کنترل فشار، شیر پروپشنال پنوماتیک، شیر پنوماتیک، متعادل کننده پروپشنال، شیر ماژولار پنوماتیک، شیر پنوماتیک دستی .

کاربرد شیر کنترل هدایتی پنوماتیکی

این شیرها ار دسته شیرهای برقی پنوماتیک به حساب می‌آِیند که گستره کاربرد این شیرها بسیار وسیع است. از مصارف خانگی مانند ماشین لباس شویی گرفته تا مصارف صنعتی مانند هیدرویک ، پنوماتیک و… .همچنین در پزشکی نیز کاربرد دارند. از سایز ۱/۲ تا ۲ اینچ موجود است ، جنس بدنه آن هم از برنج است. محدوده فشار کاری آن از صفر تا ۰.۸ مگاپاسکال است و در دماهای بین ۰ تا ۹۹ درجه سانتی گراد کار می‌کند.

ساختار

 اجزای تشکیل دهنده یک شیر سلونوئیدی برنجی عبارتند از :

• ۱ – بدنه
• ۲ – ورودی سیال
• ۳ – خرووجی سیال
• ۴ – سیم پیچ
• ۵ – قاب سیم پیچ
• ۶ – اتصال سیم ها
• ۷ – میله فلزی
• ۸ – فنر

نحوه انتخاب و گزینش

بر اساس فشار و محل استفاده و نوع سیستم به کار گرفته شده شیر کنترل هدایتی پنوماتیک را انتخاب کنید. محل و سیستم های مجاز به استفاده در توضیحات بالا عنوان شده است.

توضحیات استفاده از محصول

قبل از هر چیز لازم است که شیر کنترل هدایتی پنوماتیک متناسب با نیاز ما انتخاب شود. چراکه همانطور که قبلا گفته شد شیر کنترل هدایتی پنوماتیک دارای سایز های متفاوتی است. برای انجام مونتاژ لوله ها پیشنهاد میشود که با سازنده این محصول مشورت شود.

شرکت راستین کار بزرگترین وارد کننده و ارائه خدمات پس از فروش انواع تجهیزات پنوماتیک از جمله شیر کنترل هدایتی پنوماتیک در خاورمیانه است. برای سفارش و دریافت مشاوره محصولات به ما ایمیل (rastinkar@rastinkar.com) بزنید. یا با دفتر تهران با شماره هاي ۰۲۱۳۳۹۹۱۸۵۲ ،۰۲۱۳۳۹۷۶۵۳۰، ۰۲۱۳۳۹۷۶۵۳۱ و تلگرام ۰۹۱۹۸۱۶۱۶۹۲ تماس حاصل فرمایید.
