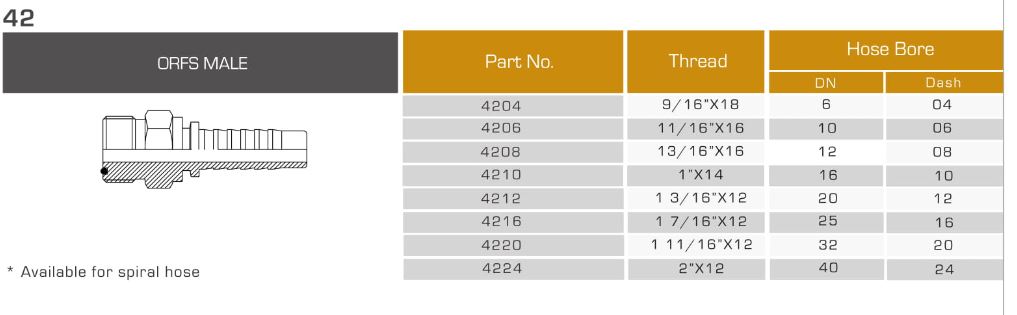

سرشیلنگی تخت ( ORFS ) پیچی
سرشیلنگی تخت پیچی ( ORFS Male) یک نوع سرشیلنگی هیدرولیک ثابت است که دنباله صاف دارد و دنباله این قطعه که باریک و دندانه دار است داخل شیلنگ مورد نظر فرو میرود و به واسطه آن دندانه ها در جای خود محکم میشود. سر دیگر آن نیز از طریق پیچی که دارد داخل اتصالات محکم میشود. این سرشیلنگی ساختار رودنده یا جلودنده دارد به شکلی که سرشیلنگی به صورت نرینگی داخل مهره یا مادگی پیچ میشود. این نوع از سرشیلنگی ها بخاطر آب بندی بسیار خوب و همچنین مقاومت بالایی که به لرزش دارند در حال تبدیل شدن به رایج ترین نوع اتصال در دستگاه های OEM در سطح جهانی هستند. از کاربردهای آنها میتوان به استفاده در سیستم های خلاء و همچنین یک جایگزین برای اتصالات و خطوط گاز فشرده نام برد.
اتصالات ORFS
نام سرشیلنگی تخت بخاطر تخت بودن صفحه اتصال نوع نر (رودنده) و ماده (تودنده) بر آن گذاشته شده است. به این سرشیلنگی ها سرشیلنگی لیفتراکی نیز میگویند. در قطعه رودنده بر روی این قسمت تخت یک حلقه O-ring داخل یک شیار وجود دارد. هنگام اتصال این قسمت فشرده میشود و تا حد زیادی باعث ایجاد خاصیت مقاومت به لرزش و فشار میشود. باید توجه داشت اگر این حلقه از نوع لاستیکی باشد محدودیتی نیز برای سرشیلنگی دارد و آن محدودیت دماست. در این صورت از دمای منفی ۵۰ تا مثبت ۳۰۰ درجه سانتیگراد را تحمل میکند. لازم به ذکر است که این حلقه نیز قابل تعویض است. یک مزیت بزرگ این سرشلنگی ها امکان ایجاد یک اتصال ثابت فاصله دار بدون نیاز به عقب کشیدن دیگر اجزا سیستم بخاطر تخت بودن آن است.
اتصالات هیدرولیک به طور کلی به دو دسته ثابت و قابل جایگزینی تقسیم بندی می‌شوند. نوع ثابت این محصول کاربرد گسترده ای در صنعت سیالات سنگین دارند چراکه نصب آنها سریع تر و آسان تر از نوع قابل جایگزینی آن است. بعلاوه این اتصالات اغلب ارزان تر و در عین حال قابل اعتمادتر نیز می‌باشند. سرشیلنگی تخت یا ORFS نیز که مخفف O-ring Face Seal است. این نوع سرشیلنگی ها به سرشیلنگی لیفتراکی نیز شناخته می‌شوند.
نحوه انتخاب و گزینش
سرشیلنگی تخت پیچی یا ORFS اندازه های مختلف تولید می‌شوند. با توجه اندازه لوله و شیلنگ میتوان سرشینگی مناسب را انتخاب کرد. باید توجه داشت که سرشیلنگی های هیدرولیک از نظر ظاهر شبیه هم هستند، چیزی که باعث تمایز آنها از یکدیگر میشود در واقع اندازه آنها، زاویه کونیک و همچنین تعداد دنده هایی که قسمت پیچ و مهره‌شان در هر اینچ دارد می‌باشد.
توضحیات استفاده از محصول
توجه به دقیق بودن نصب این محصولات برای ایجاد یک اتصال بدون نشت بسیار مهم است. خصوصا در شرایطی که سیال یک ماده خطرناک مانند مواد اسیدی، قابل اشتعال، سمی و دیگر مواد خطرناک باشد توجه به نکات زیر برای نصب و نگهداری اتصال اهمیت حیاتی دارد:
– برای نصب باید از افراد مجرب استفاده کرد تا اتصال به بهترین نحو ممکن و بی خطر انجام شود.
– هرگز اتصال را زمانی که سیستم تحت فشار است شل یا سفت نکنید. اجازه ندهید دمای سیستم فراتر از حد مجاز تعیین شده در کاتالوگ محصول رود.
– زمانی که محصول برای مواد سمی و خطرناک شیمیایی استفاده میشود باید نکات ایمنی را سختگیرانه رعایت کرد.
– قبل از قرار دادن شیلنگ داخل سرشیلنگی حتما پیچ آن را شل کنید تا لوله تا آخرین حد ممکن فرو رفته و احتمال نشت از بین برود.
– همیشه از شیلنگی کاملا مناسب و مطابق با سرشیلنگی استفاده کنید.
– همیشه توجه کنید که محل خم شدگی لوله زیاد نزدیک به اتصال نباشد. در غیر این صورت احتمال نشتی وجود دارد.
– حتما به دمای تعریف شده برای قسمت O-ring توجه شود و در صورت خرابی یا آسیب این قطعه تعویض شود.
برای نصب این محصول باید نهایت دقت را برای انتخاب اندازه سرشیلنگی مناسب اتخاذ کرد. انتخاب صحیح سرشیلنگی اتصالی دقیق و بدون نشت فراهم میکند. در صورت نیاز میتوان برای مشاوره در مورد این محصول با شرکت های توزیع کننده یا سازنده تماس گرفت.
شرکت راستین کار بزرگترین وارد کننده و ارائه خدمات پس از فروش انواع سرشیلنگی هیدرولیک از جمله سرشیلنگی تخت پیچی در خاورمیانه است. برای سفارش و دریافت مشاوره محصولات به ما ایمیل (rastinkar@rastinkar.com) بزنید. یا با دفتر تهران با شماره های ۰۲۱۳۳۹۹۱۸۵۲ ،۰۲۱۳۳۹۷۶۵۳۰، ۰۲۱۳۳۹۷۶۵۳۱ تماس حاصل فرمایید.
