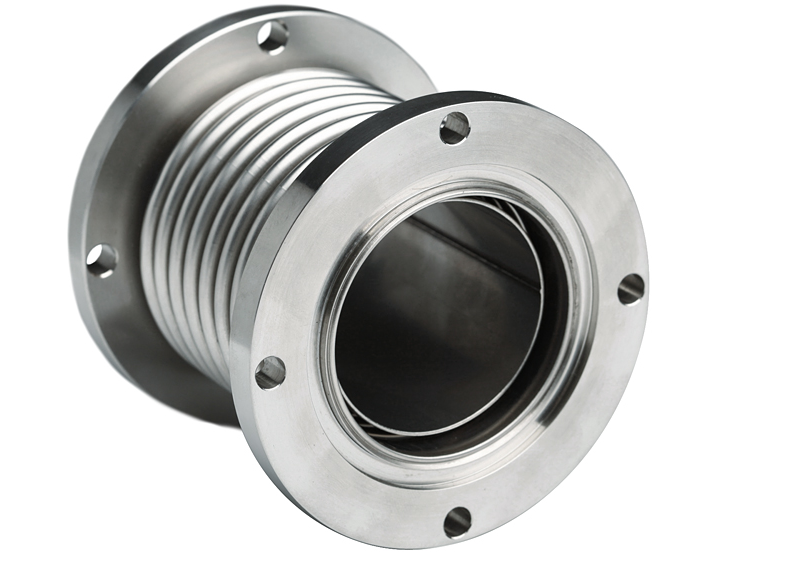

لرزه گیر آکاردئونی

لرزه گیر آکاردئونی

تجهیزات دینامیکی موجود در خط لوله از جمله پمپ، کمپرسو، فن و توربین و.. به علت حرکت داخلی لرزشهایی را به خط لوله اعمال می‌کنند. این لرزشها باعث ایجاد سروصدا و استهلاک زودرس خط لوله و سایر قطعات  و مشکلات متعدد دیگری می‌شوند. لرزه گیر آکاردئونی از ارتعاش و لرزه های ناخواسته بر روی خطوط لوله و دیگر سیستم های هیدرولیک جلوگیری میکند.

لرزه گیرها مدلهای مختلفی دارند مدلهای ساده تر در موتورها، سانتریفیوژها، وسایل مکانیکی خط تولید، حتی ماشین چاپ استفاده میشوند. مدلهای پیچیده تر با تحمل فشار بالا و تالرنس بسیار زیاد برای لرزش های سنگین ساخته میشوند. این دستگاه ها معمولا برای خطوط گاز و نفت پرکاربرد تر هستند. همچنین در خطوط لوله آب که پمپ های پرفشار بر روی آنها نصب شده است نیز کاربرد دارند. این دستگاه موجب کاستن ضربات مختلف سیال برروی لوله و به خصوص اتصالات نصب شده بر روی آنها می شود. لرزه گیر آکاردئونی  ضرباتی را که به ضربه قوچ مشهورند حذف می کنند.

ساختار

 قسمتهای مختلف لرزه گیر آکاردئونی عبارتند از:

• ۱- بلوز: قسمت انعطاف پذیر اتصال آکاردئونی است که قابلیت انجام حرکتهای مورد نظر را دارد.
• ۲- لوله: قسمت انعطاف پذیر اتصال آکاردئونی است که قابلیت انجام حرکتهای مورد نظر را دارد.
• ۳- طوق: دراتصالات فلنج دار رابط بین فلنج و بلوز بوده و در اتصالات جوشی بصورت مستقیم به خط لوله متصل میشود.
• ۴- فلنج: وظیفه متصل کردن اتصال آکاردئونی به فلنج متقابل موجود در خط لوله را به عهده دارد.
• ۵- غلاف داخلی : از حرکت سیال در درون لوله جلوگیری می کند تا جریانی آرام داشته باشیم. در صورتی که سرعت سیال بالا باشد و از غلاف داخلی استفاده نشود پدیده توربولانس پیش می آید. این پدیده موجب سر و صدا، افت فشار، سایش و افزایش دما می شود.
• ۶- پایه روپوش: نگه دارنده روپوش می باشد.
• ۷- روپوش: جهت ایمن نگه داشتن بلوز از آسیبهای ناشی از عوامل خارجی و یا پیشگیری از پاشیده شدن سیال در صورت نشت احتمالی از بلوز مورد استفاده قرار می گیرد.
• ۸- پایه میل مهار: نگه دارنده میل مهار می باشد.
• ۹- میل مهار: در مورد قطعات با حرکت جانبی و زاویه ای در مقابل نیروی – مقاومت می کند. در مورد قطعات با حرکت محوری کار محدود کردن حرکت اتصال را به منظور جلوگیری از اعمال حرکات ناخواسته به قطعه را بر عهده دارد که در این حالت به آن – می گوییم.
• ۱۰- رینگ تنظیم کننده: در مواردی که فشار بالا باشد برای تقویت بلوز از رینگهای تقویت کننده استفاده می شود. در نوع رینگهای نتظیم کننده علاوه بر تقویت، میزان حررات پره ها نیز تنظیم می شود.

• ۱۱- پایه رینگ: نگه دارنده رینگهای انتهایی می باشد.

• ۱۲- پایه لوله: نگه دارنده صفحات لولا در فطعات لولایی و گاردانی می باشد.
• ۱۳- لوله: علاوه بر مقاومت در برابر نیروی – اجازه حرکت زاویه ای را در یک صفحه در مورد قطعات لولایی و در تمامی جهات گاردانی می دهد.
• ۱۴- لولا: صفحه ای است که لولاهای قطعات گاردانی روی آن پین می شود.
• ۱۵- پین: در قطعات لولایی و گاردانی در محل اتصال لولاها قرار می گیرد

مشخصات فنی: يک اتصال از جنس فولاد با قابليت انعطاف در جهات مختلف

مزایا و کاربردها

تحمل درجه حررات، فشار بالا، جذب حرکتهای محوری، جانبی و زاویه ای با در نظر گرفتن آرایش مناسب از جمله خصوصیات اتصالات آکاردئونی است. این خصوصیات باعث کاربرد وسیع آنها در سیستمهای مختلف Piping و  Ducting  در صنایع مختلفی از جمله آب، نفت، گاز، پتروشیمی، نیروگاهها، صنایع ذوب آهن، مجتمع های فولاد، سیستمهای مطبوع و … گردیده است.

لرزه گیر ها ابزار هایی هستند که وجودشان در خطوط لوله ضروری است. زیرا بدون آنها تحمل اتصالات پایین می آید و به اصطلاح خستگی در خط اتفاق می افتد. این امر باعث می شود در خطوط شما نشتی یافت شود. همچنین موجب دریافت اطلاعات نادرست از دستگاههای اندازه گیری و ابزاردقیق مانند ترانسمیتر فشار، فلومتر و سایر ابزار آلات میشود. این ابزار برای جلوگیری از suction و discharge پشت پمپ ها می باشد.

تصور کنید که یک شلنگ نازک کولر را بمکید درانتهای این شلنگ در بین راه حرکتهای موجی شکلی را میبینید. فرض کنید همین فشار را روی لوله سفت وارد شود که نمیتواند حرکتها را حذف کنند. بنابراین لوله فشار را بر روی بدنه و اتصالات خود تقسیم می کنند.  Discharge یک پمپ همان خالی کردن ناگهانی است که پس از قطع شدن فشار پمپ اتفاق می افتد. ابزارآلاتی مانند لرزه گیر ها می توانند این فشار را تقسیم کنند.

ضربه چکش یا Hammer که میتواند به تنهایی مشکلی بزرگ باشد البته نه برای خطوط صنعتی. اما زمانی را تصورکنید که شیر آب خانه را پس از یک قطع شدن طولانی آب باز می کنید. آب به صورت غیر متوالی با ضرباتی به شیر فشار وارد میکند و چنین دردسری را پمپ ها نیز ایجاد میکنند.

نحوه انتخاب و گزینش

اتصالات آکاردئونی در انواع یک لا، چند لایه، جوشی، جوشی مهاردار، فلنجدار، فلنجدار مهاردار و یونیورسال از ۲/۱ اینچ الی ۹۶ اینچ که هرکدام می توانند یک جداره و یا دو جداره باشند تولید می گردد. لرزه گیر آکاردئونی به طور کلی به انواع زیر دسته بندی میشوند:

۱-  آکاردئونی ساده

۲- آکاردئونی فلنچ دار

۳- حصیری(لوله انعطاف پذیر)

۴- حصیری

توضحیات استفاده از محصول

توجه داشته باشید که نصب و هرگونه ایجاد تغییر شکل در این لوله ها باید توسط افراد مجرب صورت پذیرد. لذا برای استفاده از مزایای این لوله حتما باید توسط افرادی کامل آموزش دیده استفاده کرد. درغیر این صورت خود را در معرض خطرات احتمالی مالی و جانی قرار میدهید وعمر قطعه کاهش می‌یابد. این موضوع منجربه هزینه ای فراتراز هزینه استفاده از متخصصان نصب در بر خواهد داشت.
