زانویی لیفتراکی به متریک مهره کنترل دار

زانویی لیفتراکی به متریک مهره کنترل دار

زانویی لیفتراکی به متریک مهره کنترل دار (  Adjustable 90° Elbow m ORFS X m Metric Flat) به شکل خم با زاویه ۹۰ درجه طراحی شده است. هر دو سری این زانویی به صورت نری یا رودنده ساخته شده تا داخل یک سری ماده یا داخل دنده متناسب با خود پیچ شود و اتصال را کامل کند. همانطور که از نام این محصول پیداست یکی از سری های این قطعه از نوع لیفتراکی یا تخت (ORFS) بوده و دیگری از نوع متریک (BSP) میباشد. همچنین بر روی قسمت متریک یک مهره کنترل نیز قرار داده شده. در ادامه توضیح مختصری درباره اتصالات لیفتراکی و متریک آورده شده است.

سرشیلنگی لیفتراکی

سرشیلنگی لیفتراکی یا تخت (  ORFS) نوعی از اتصالات هیدرولیک هستند که بخاطر آب بندی بسیار خوب و همچنین مقاومت بالایی که به لرزش دارند در حال تبدیل شدن به رایج ترین نوع اتصال در دستگاه های OEM در سطح جهانی هستند. از کاربردهای آنها میتوان به استفاده در سیستم های خلاء و همچنین یک جایگزین برای اتصالات و خطوط گاز فشرده نام برد. نام سرشیلنگی تخت بخاطر تخت بودن صفحه اتصال نوع نر (رودنده) و ماده (تودنده) بر آن گذاشته شده. در قطعه رودنده بر روی این قسمت تخت یک حلقه O-ring داخل یک شیار وجود دارد که هنگام اتصال فشرده می‌شود و همین تا حد زیادی باعث ایجاد خاصیت مقاومت به لرزش و فشار بیش از اندازه می‌شود.

سرشیلنگی آلمانی

سرشیلنگی آلمانی یا متریک ( Metric Hose Fitting ) نوعی از اتصالات هیدرولیک هستند. این سرشیلنگی در انواع یکجا و سرهم، نر و ماده، زانویی و خمیده هستند. آنها میتوانند مهره گردان یا حلقوی داشته باشند که مناسب وصل شدن به اتصالات و لوله های مختلف است. این سرشیلنگی مطابق استانداردهای DIN و SAE طراحی شده است. این سرشیلنگی ها در سیستم های هیدرولیک صنعتی مختلف ( دریایی، سیار، .معدن ) و صنایع سبک معمولی کاربرد دارند.

نحوه انتخاب و گزینش

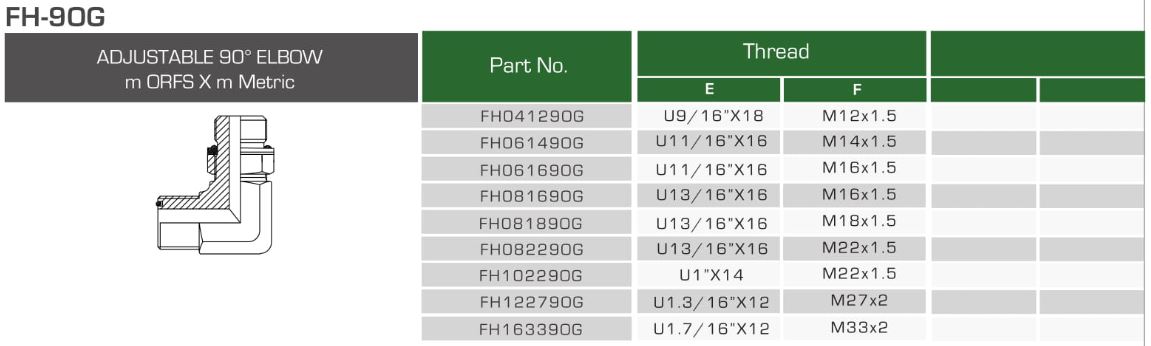

زانویی لیفتراکی به متریک مهره کنترل دار دارای اندازه های مختلف است. با توجه به این موضوع باید با دقت اندازه مناسب اتصال مورد نظر را انتخاب و نصب نمود. انواع دیگر این اتصالات دارای تنوعی وسیعی از سری های مختلف میباشند که میتوان هر نوع اتصالی را ایجاد کرد. اندازه های مختلف این قطعه در قسمت (اطلاعات)‌ زیر توضیحات در یک جدول گنجانده شده است.

توضحیات استفاده از محصول

فشار کاری قابل تحمل این نوع تبدیل با توجه به اندازه کمی متغیر است. برای نصب این محصول باید نهایت دقت را برای انتخاب اندازه سرشیلنگی مناسب اتخاذ کرد. انتخاب صحیح سرشیلنگی اتصالی دقیق و بدون نشت فراهم میکند. در صورت نیاز میتوان برای مشاوره در مورد این محصول با شرکت های توزیع کننده یا سازنده تماس گرفت.

شرکت راستین کار بزرگترین وارد کننده و ارائه خدمات پس از فروش انواع تبدیل هیدرولیک از جمله زانویی لیفتراکی به متریک مهره کنترل دار در خاورمیانه است. برای سفارش و دریافت مشاوره محصولات به ما ایمیل (rastinkar@rastinkar.com) بزنید. یا با دفتر تهران با شماره هاي ۰۲۱۳۳۹۹۱۸۵۲ ،۰۲۱۳۳۹۷۶۵۳۰، ۰۲۱۳۳۹۷۶۵۳۱ و تلگرام ۰۹۱۹۸۱۶۱۶۹۲ تماس حاصل فرمایید.
