زانویی نری JIC به NPT

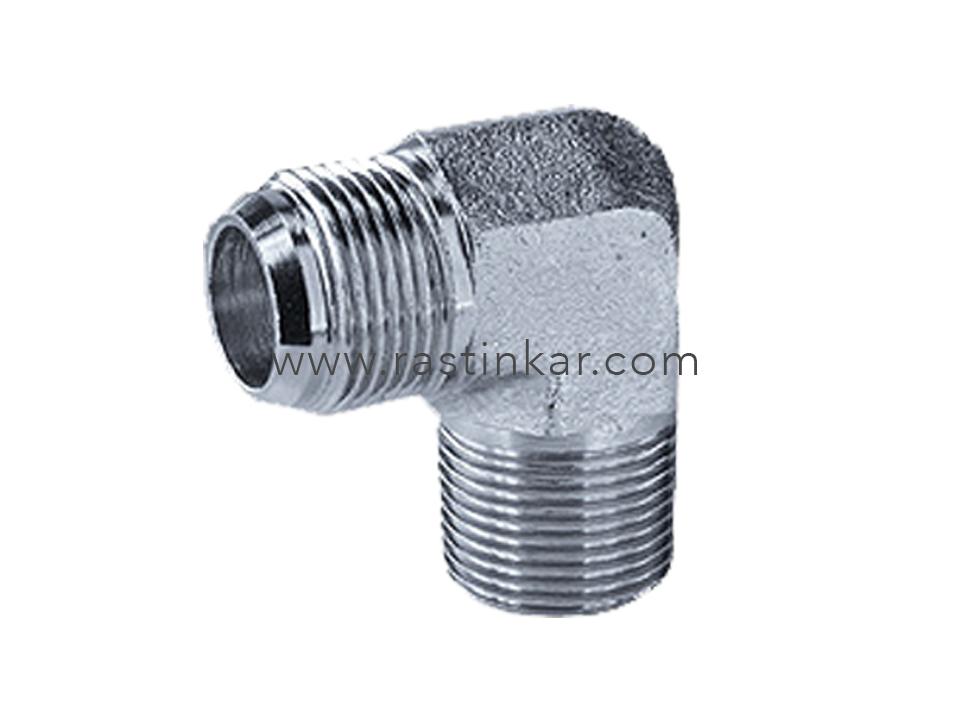

زانویی نری JIC به NPT ( ۹۰° Elbow m JIC X m NPT) یک تبدیل سری پرچی (JIC) به سری NPT میباشد که به صورت زانویی با زاویه ۹۰ درجه طراحی شده است. هر دو سری این آداپتور یا تبدیل به صورت نری میباشد، بدین معنا که به شکل رودنده طراحی شده و داخل یک اتصال ماده پیچ میشود. در ادامه توضیح مختصری درباره اتصالات JIC و NPT آورده شده است.
واژه JIC مخفف Joint Industry Council است که این سرشیلنگی ها پرکاربردترین نوع اتصالات هیدرولیک در آمریکای شمالی هستند. همچنین آنها رایج ترین نوع سرشیلنگی آمریکایی در اروپا نیز می‌باشند. زاویه کونیک در این نوع سرشیلنگی ها ۳۷ درجه است
سرشیلنگی NPT که مخفف National Pipe Thread است و با نام اتصالات آمریکایی نیز شناخته میشود. این لتصالات پر کاربردترین نوع اتصالات برای سیستم های کالیبراسیون در آمریکا و کانادا هستند. قسمت پیچی نوع نر این اتصالات به شکل مخروطی طراحی و داخل نوع ماده متناسب با همین سیستم پیچ میشود. در این حالت نری آنقدر داخل مادگی فرو میرود تا بتواند نیروی حاصل از فشار بالا را تحمل کند. یکی از مشکلات این نوع اتصالات طراحی اتصال فلز به فلز آن است. درصورت سفت کردن بیش از حد و عدم روانکاری مناسب، می‌توانند منجر به آسیب به سیستم و پیچ ها شود.
نحوه انتخاب و گزینش

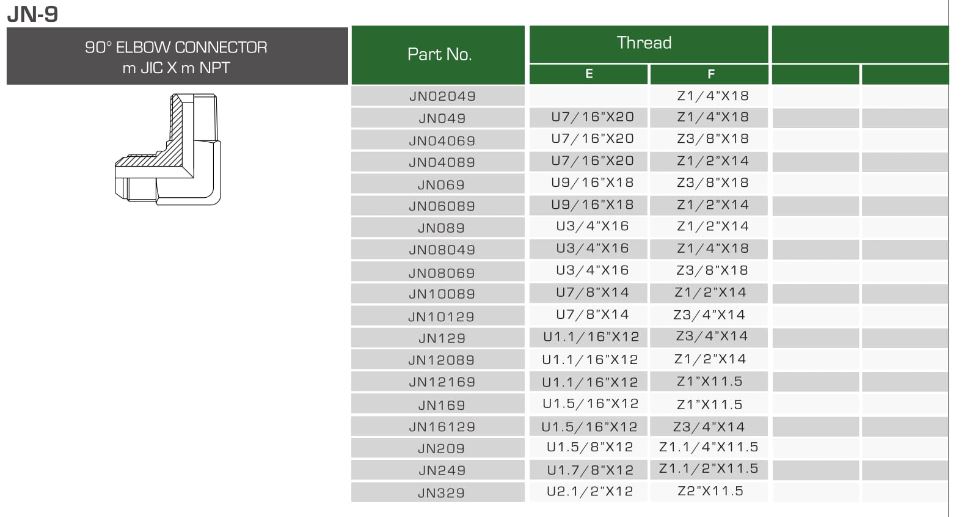

زانویی نری JIC به NPT دارای اندازه های مختلف است. با توجه به این موضوع باید با دقت اندازه مناسب اتصال مورد نظر را انتخاب و نصب نمود. اندازه های مختلف این قطعه در جدول اطلاعات زیر توضیحات گنجانده شده است.
توضحیات استفاده از محصول
فشار کاری قابل تحمل این نوع تبدیل با توجه به اندازه کمی متغیر است. برای نصب این محصول باید نهایت دقت را برای انتخاب اندازه سرشیلنگی مناسب اتخاذ کرد. انتخاب صحیح سرشیلنگی اتصالی دقیق و بدون نشت فراهم میکند. در صورت نیاز میتوان برای مشاوره در مورد این محصول با شرکت های توزیع کننده یا سازنده تماس گرفت.
شرکت راستین کار بزرگترین وارد کننده و ارائه خدمات پس از فروش انواع سرشیلنگی و اتصالات هیدرولیک از جمله زانویی نری JIC به NPT در خاورمیانه است. برای سفارش و دریافت مشاوره محصولات به ما ایمیل (rastinkar@rastinkar.com) بزنید. یا با دفتر تهران با شماره هاي ۰۲۱۳۳۹۹۱۸۵۲ ،۰۲۱۳۳۹۷۶۵۳۰، ۰۲۱۳۳۹۷۶۵۳۱ و تلگرام ۰۹۱۹۸۱۶۱۶۹۲ تماس حاصل فرمایید.
