سه راهی مهره کنترل دار JIC بغل متریک
سه راهی مهره کنترل دار JIC بغل متریک ( Adjustable Run Tee m JIC X m JIC X m Metric) یک تبدیل سری پرچی (JIC) به سری متریک یا آلمانی میباشد که به صورت سه راهی T شکل طراحی شده. هر سه سری این آداپتور یا تبدیل به صورت نری میباشد. بدین معنا که به شکل رودنده طراحی شده و داخل یک اتصال ماده پیچ میشود. دو عدد از این سری ها که در که به شکل ۹۰ درجه در کنار یکدیگر قرار دارند از نوع پرچی هستند و سری سوم که در امتداد یکی از این سری ها قرار دارد از نوع متریک میباشد که بر روی این قسمت یک مهره کنترل جهت تنظیم سه راهی وجود دارد. به همین خاطر به آن بغل متریک میگویند. در ادامه توضیح مختصری درباره اتصالات JIC و متریک آورده شده است.
واژه JIC مخفف Joint Industry Council است که این سرشیلنگی ها پرکاربردترین نوع اتصالات هیدرولیک در آمریکای شمالی هستند. همچنین آنها رایج ترین نوع سرشیلنگی آمریکایی در اروپا نیز می‌باشند. زاویه کونیک در این نوع سرشیلنگی ها ۳۷ درجه است
سرشیلنگی آلمانی یا متریک مطابق استانداردهای DIN و SAE طراحی شده است. این سرشیلنگی ها در سیستم های هیدرولیک صنعتی مختلف ( دریایی ، سیار ، .معدن ) و صنایع سبک معمولی کاربرد دارند.
نحوه انتخاب و گزینش

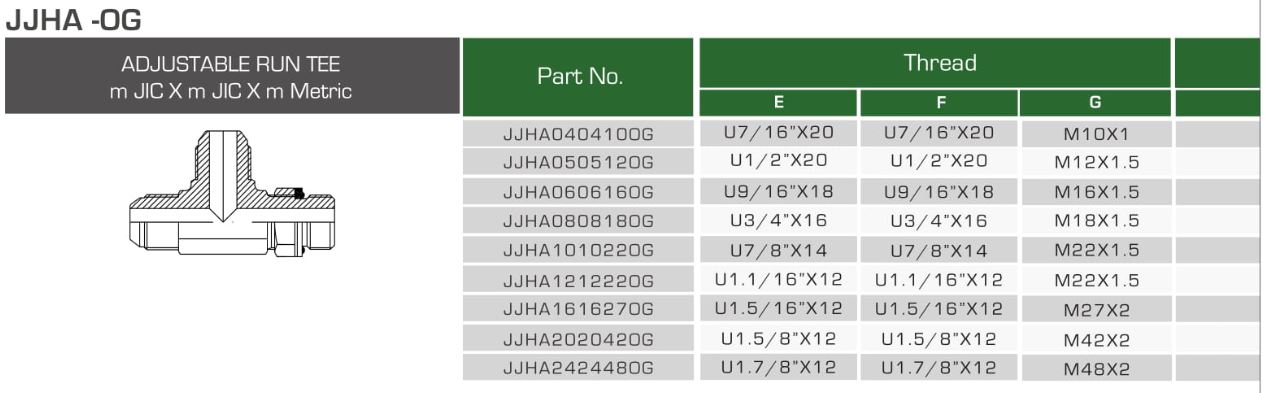

سه راهی مهره کنترل دار JIC بغل متریک دارای اندازه های مختلف است. با توجه به این موضوع باید با دقت اندازه مناسب اتصال مورد نظر را انتخاب و نصب نمود. اندازه های مختلف این قطعه در قسمت (اطلاعات) زیر توضیحات در یک جدول گنجانده شده است.
توضحیات استفاده از محصول
فشار کاری قابل تحمل این نوع تبدیل با توجه به اندازه کمی متغیر است. برای نصب این محصول باید نهایت دقت را برای انتخاب اندازه سرشیلنگی مناسب اتخاذ کرد تا اتصالی دقیق و بدون نشت فراهم شود. در صورت نیاز میتوان برای مشاوره در مورد این محصول با شرکت های توزیع کننده یا سازنده تماس گرفت.
شرکت راستین کار بزرگترین وارد کننده و ارائه خدمات پس از فروش انواع سرشیلنگی و اتصالات هیدرولیک از جمله سه راهی مهره کنترل دار JIC بغل متریک در خاورمیانه است. برای سفارش و دریافت مشاوره محصولات به ما ایمیل (rastinkar@rastinkar.com) بزنید. یا با دفتر تهران با شماره هاي ۰۲۱۳۳۹۹۱۸۵۲ ،۰۲۱۳۳۹۷۶۵۳۰، ۰۲۱۳۳۹۷۶۵۳۱ و تلگرام ۰۹۱۹۸۱۶۱۶۹۲ تماس حاصل فرمایید.
